阔兴金属｜钢结构机架图纸深化与定制加工案例：从概念模型到落地成品的全链路交付

在工业设备配套、非标钢结构领域，很多客户只有三维概念模型，缺少可直接下料、焊接、装配的生产图纸。模型看着完整，一旦进入车间加工，就会出现构件干涉、节点不合理、尺寸偏差、现场装不上等一系列问题。广东阔兴金属有限公司依托钢材贸易+钢结构加工一体化优势，承接多批次非标钢结构机架项目，完成从SolidWorks三维模型解析、图纸深化、构件拆解、材料选型、下料焊接加工到构件出厂的全流程服务，为装备制造客户解决非标机架落地难题。

项目背景：仅有三维模型，缺少可加工施工图

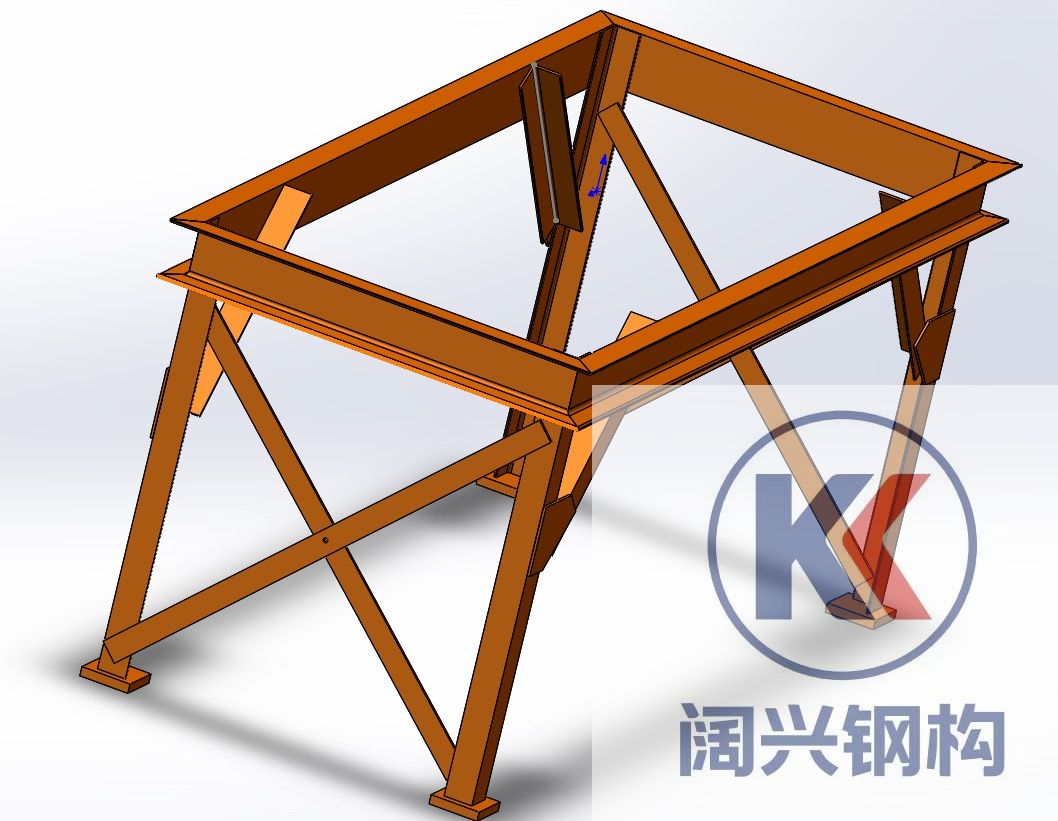

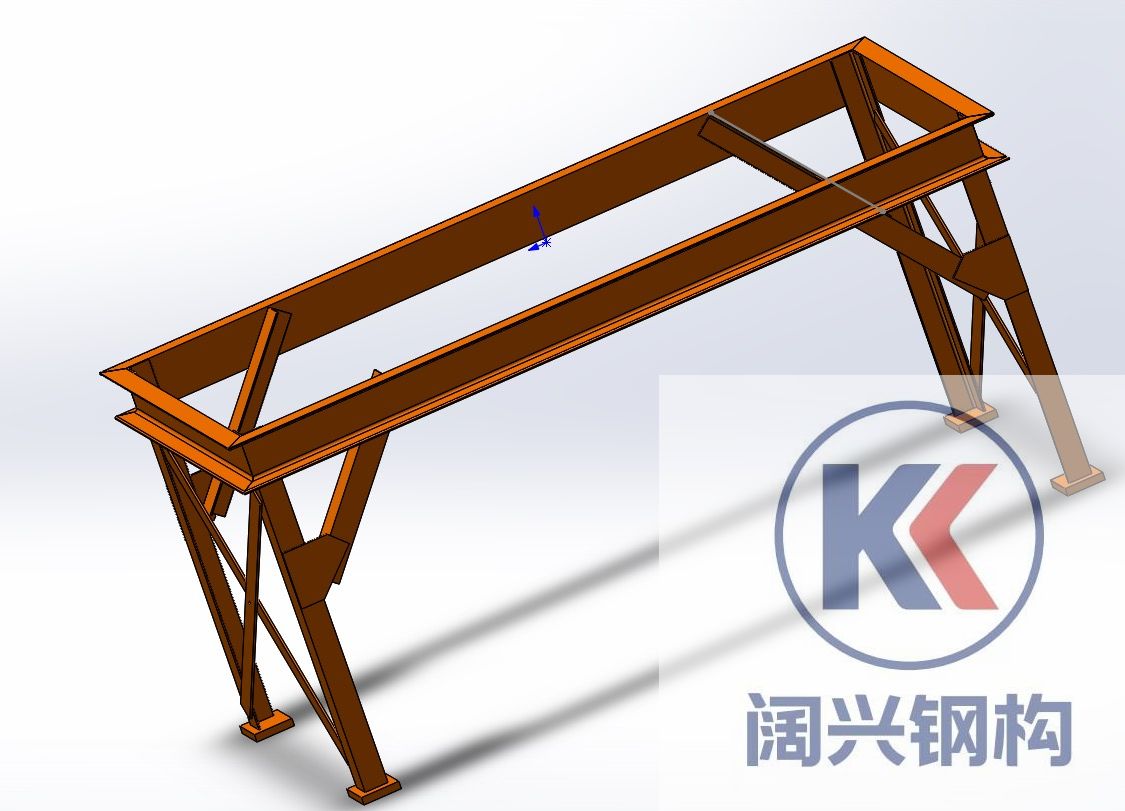

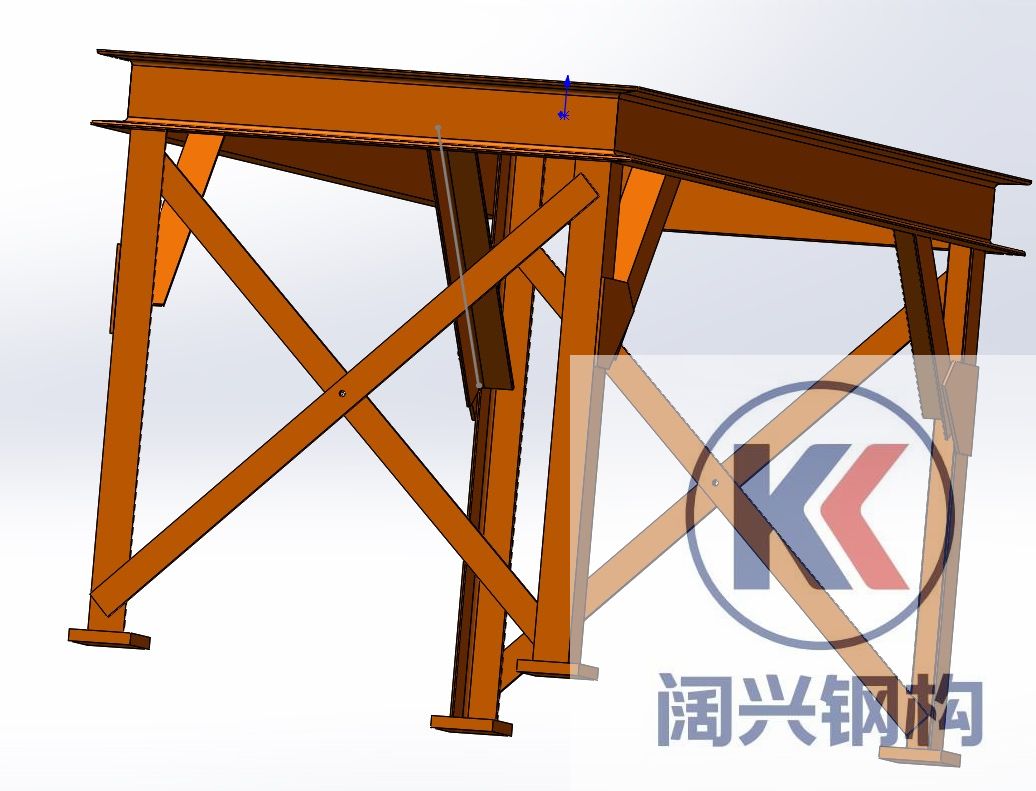

本次项目客户为装备制造企业，设备配套支撑机架仅完成SolidWorks概念三维建模，也就是本次项目的原始3D数模。 机架为长条形重载钢结构机架，整体为箱型框架+斜撑桁架复合结构，顶部是工字钢焊接而成的矩形承载框架，下方采用多组斜向支腿、交叉十字撑形成稳定支撑体系，依靠斜撑分散竖向荷载与侧向冲击力，用来承载工业设备，承受设备自重、动载荷以及工作状态下的水平扭力。

客户原始模型存在几个典型非标设计痛点：

1. 三维模型仅做外观与结构示意，没有拆分焊接件，无焊缝、坡口、连接板、地脚板工艺细节，不能直接用于车间生产；

2. 部分节点构件存在空间干涉，斜撑与主梁相交位置未预留焊接操作空间；

3. 未做钢材选型校核，型材规格、板厚只做建模示意，没有结合实际承重确定用料；

4. 缺少工程图纸，无零件图、装配图、尺寸公差、技术要求，无法下料、检验；

5. 后期需要拆分构件运输，到客户现场拼接装配，模型没有考虑拆装对接节点设计。

客户核心诉求：在原有结构逻辑基础上，完成图纸深化，输出整套加工工程图；选用适配的钢材，完成机架钢结构加工，保证整体刚度，控制焊接变形，构件拆分便于运输，现场组装精度达标。

阔兴解决方案：图纸深化先行，打通模型到加工的鸿沟

阔兴金属技术团队接收客户SolidWorks三维模型之后，不直接照搬模型投产，以“满足力学性能、适配车间加工、方便现场装配”为核心开展深化工作。

第一步：三维模型复核与结构优化

技术工程师导入原始数模，整体复核机架受力路径：顶部框架承受设备全部载荷，向下传递至主梁，再通过多组斜向支腿、交叉X型支撑传递到地脚底板。 针对原始模型缺陷逐项优化：

• 修正构件干涉问题，调整斜撑、加劲板相交位置，预留焊接操作空间，焊工可以实现满焊；

• 完善节点设计，支腿与主梁连接处增加加厚节点板，地脚位置加厚底板，增加抗扭、抗倾覆能力；

• 优化交叉十字撑铰接节点，保证支撑发挥侧向稳定作用，同时降低焊接内应力；

• 按照运输条件做构件拆分设计，整体机架拆分为顶部框架组件、两侧支撑桁架组件，分体出厂，现场螺栓拼接，解决超长件运输难题。




•

第二步：施工图图纸深化输出

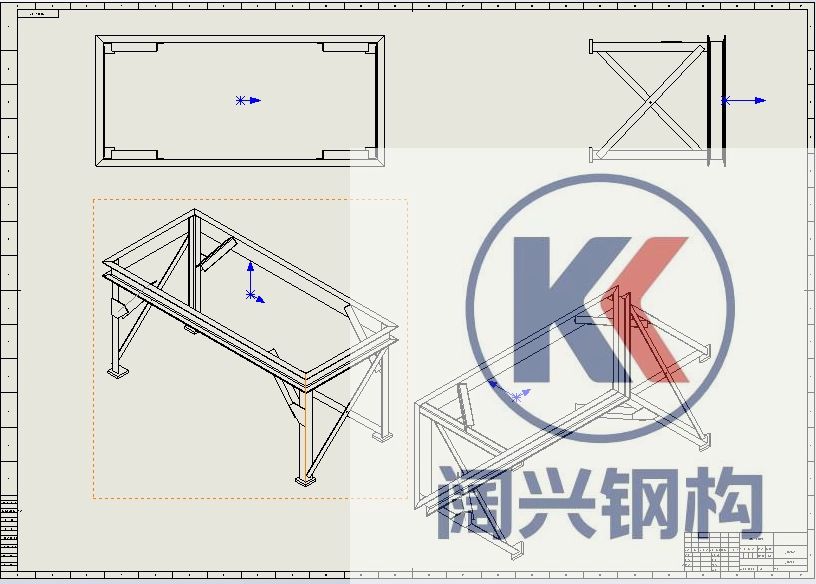

基于优化后的三维模型，输出整套工程图纸，包含总装配图、各零部件加工图，也就是案例中展示的工程出图效果：

1. 总装视图：俯视图、侧视图、轴测装配视图，标注整机外形尺寸、安装基准、地脚孔位尺寸；

2. 零件图：主梁、次梁、斜撑、节点板、地脚板单独出图，标注型材规格、钢板厚度、切割尺寸、坡口形式；

3. 焊接与技术要求：明确焊缝等级、焊脚高度、除锈等级、油漆要求，关键位置焊接工艺说明；

4. 尺寸公差定义：框架对角线公差、平面度公差，控制机架焊接变形，保障设备安装基准面精度。

深化完成后图纸回传客户确认，确认无误，才进入生产加工环节，从源头规避“做错、返工”风险。

第三步：钢材选型与车间加工落地

阔兴立足佛山乐从钢铁世界供应链优势，直接匹配原材料，本机架主梁采用Q235B工字钢，支撑构件选用H型钢与槽钢，节点板、地脚底板选用Q235B钢板。 加工全流程管控：

1. 下料切割：数控切割，保证型材、板材切口精度，减少后续打磨工作量；

2. 构件组对焊接：严格按照深化图纸组对，长框架采用反变形工艺，控制焊接后框架扭曲、翘曲；关键受力节点保证满焊；

3. 校正处理：焊接完成后对整体构件校正，消除焊接应力，保证框架平面度、对角线尺寸；

4. 除锈防腐：喷砂除锈，再做底漆+面漆涂装，适应工厂室内使用工况；

5. 检验出货：构件出厂前复核外形尺寸、孔位，按拆分单元打包，附带图纸，方便客户现场装配。






项目价值：非标钢结构，图纸深化才是关键

很多客户误以为有3D模型就可以直接加工，实际大量非标项目翻车，根源就在于跳过图纸深化环节。三维建模只解决“长什么样子”，图纸深化解决“怎么造出来”。 本套重载钢结构机架项目，阔兴金属完成从客户概念SolidWorks模型接收→结构复核优化→全套加工图纸深化→原材料供应→钢结构焊接加工一体化交付，为客户带来实实在在收益：

1. 规避返工损失：前期深化阶段解决干涉、工艺不合理问题，避免材料浪费与工期延误；

2. 结构安全可控：结合受力优化节点，合理选型型材板厚，机架刚度满足重载设备长期运行，抗侧向形变；

3. 交付效率提升：自有钢材供应链+加工车间协同，不用客户多方对接模型设计师、钢材商、加工厂；

4. 现场装配可控：按运输条件拆分构件，图纸附带装配指引，客户现场快速拼接，尺寸吻合，减少现场修割。

阔兴金属｜非标钢结构机架服务总结

广东阔兴金属深耕钢材贸易与钢结构定制加工，擅长处理客户提供SolidWorks、Tekla等各类三维模型的非标项目，覆盖设备机架、设备底座、钢结构平台、支架、料仓框架等产品。 可以承接：三维模型解析、图纸深化、构件拆分、材料选型、下料焊接、防腐涂装整套服务，服务装备制造、自动化设备、工程机械配套等行业客户。 当您手上只有概念三维模型，想要落地钢结构件，优先完成图纸深化，再投产加工，是降本、控风险、保质量最关键一步。
