江门工业设备钢平台定制项目案例｜广东阔兴金属：从图纸深化到成品交付，一站式钢结构加工落地

在工业制造、设备配套施工现场，小型设备支撑钢平台看似构造简单，却对结构稳定性、尺寸精度、焊接工艺、现场适配性有着极高的要求。很多工地采购方经常遇到图纸不完善、型材选型不合理、加工尺寸偏差，导致到现场无法装配，返工误工，耽误项目工期。广东阔兴金属有限公司立足佛山乐从钢铁世界，依托完备的钢材现货资源、专业的技术深化团队与实体加工车间，为江门某工地完成定制化设备支撑钢平台整套加工生产任务，用扎实的设计能力、精密加工实力，高效解决客户项目难题。

项目概况

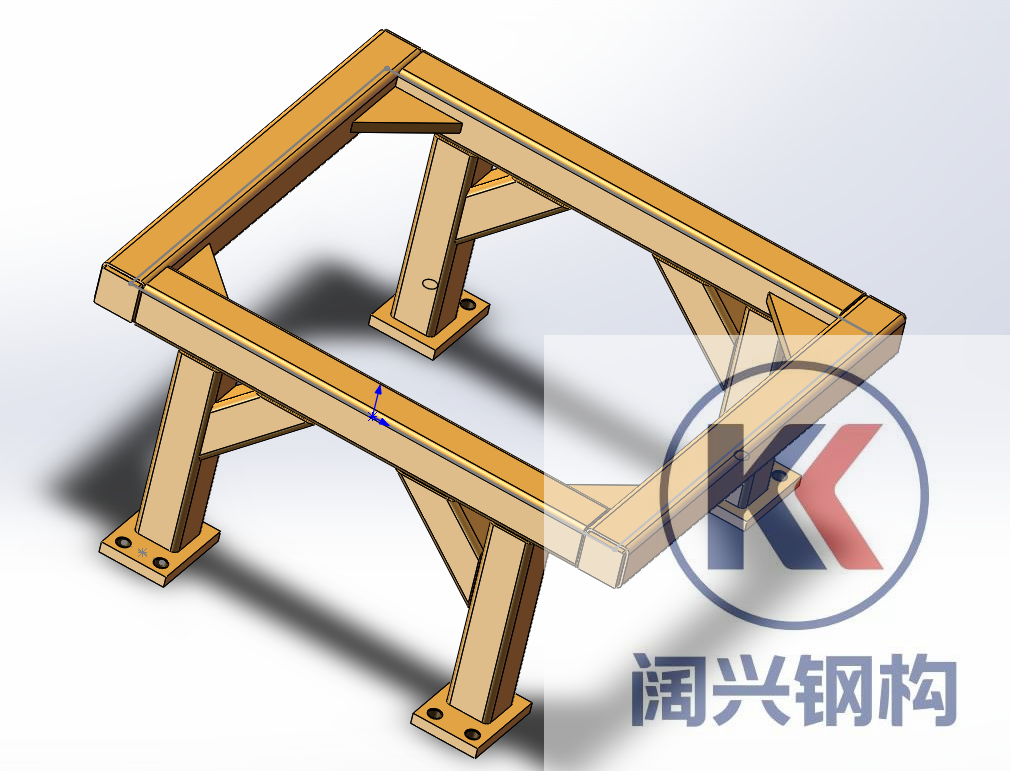

本次江门工地项目，客户需要一套设备承载钢平台，用于现场工业设备安放支撑。客户初期只提供基础构想与大致外形，没有完整可直接投产加工的施工图纸，仅给出设备大致载重、安装空间、地脚安装约束条件。该平台为方框式钢结构支架，整体采用80×80×5.0mm国标方管作为主体型材，一共4根支撑立柱，四周框架方管，搭配三角加强斜撑，底部焊接加厚地脚底板，底板预留螺纹孔，方便工地现场螺栓固定，不需要现场二次切割焊接。 项目核心难点：第一，斜撑构件为45°斜切下料，下料长度、斜角精度直接影响整体框架拼接贴合度，角度稍有偏差，整体框架就会扭曲变形；第二，整套平台为方框中空结构，要保证四支立柱垂直，框架对角线误差控制在允许范围，否则设备放上去会出现受力不均、晃动；第三，客户工地现场安装空间有限，所有构件必须工厂预制完成，成品直接运输至江门工地，到场即可安装，不允许现场大量动火作业。

客户找到广东阔兴金属沟通需求时，最大顾虑就是市面上很多钢材供应商只能单纯卖型材，不具备图纸深化能力，拿到模糊需求就直接下料加工，成品运到工地才发现装配不上，返工既浪费钢材，又严重拖慢工程进度。

阔兴技术深化，补齐图纸短板，优化结构方案

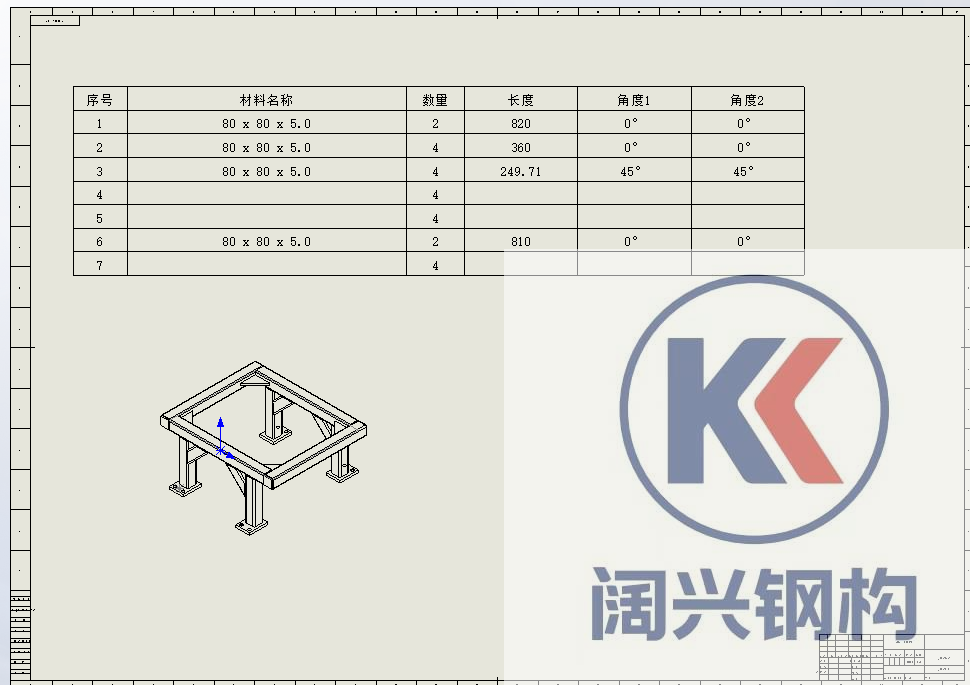

接到江门客户需求之后，阔兴金属没有直接下料生产，技术工程师第一时间对接客户，反复确认设备重量、实际安放尺寸、地脚安装位置、现场地面条件。 针对客户原始构想，我们完成全套三维建模设计（SolidWorks建模），完成整套构件拆分：框架主梁、支撑立柱、45°三角斜撑、地脚底板，输出完整构件清单，每一件型材标注规格、实际切割长度、切割角度，其中斜撑件需要45度两端斜切，精确计算理论下料长度249.71mm，把每一根管材参数全部落实到明细表，彻底解决客户无加工图纸的痛点。

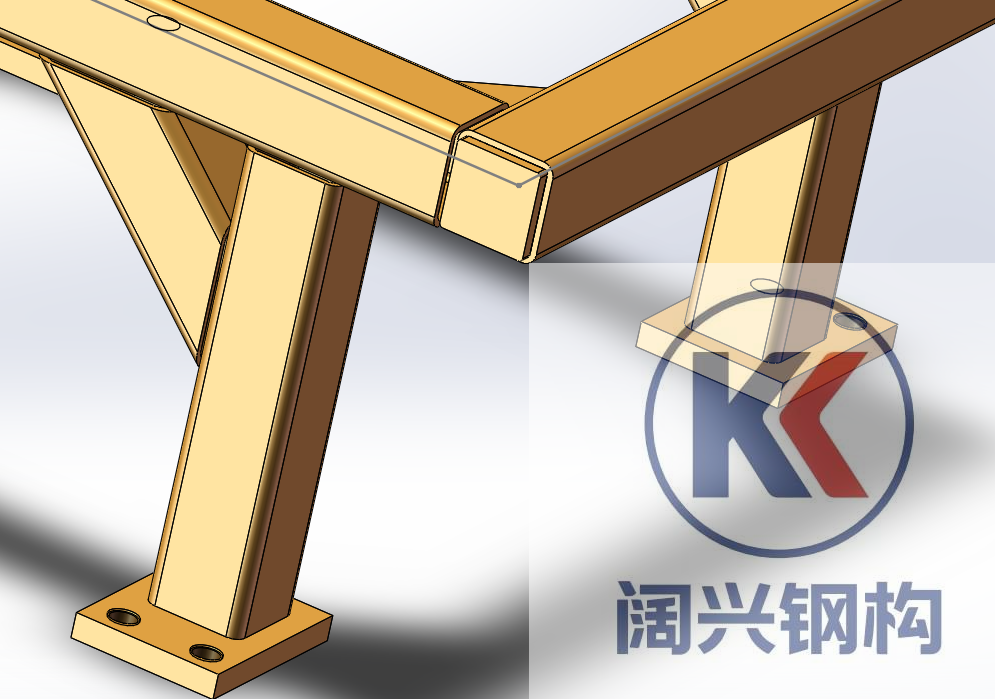

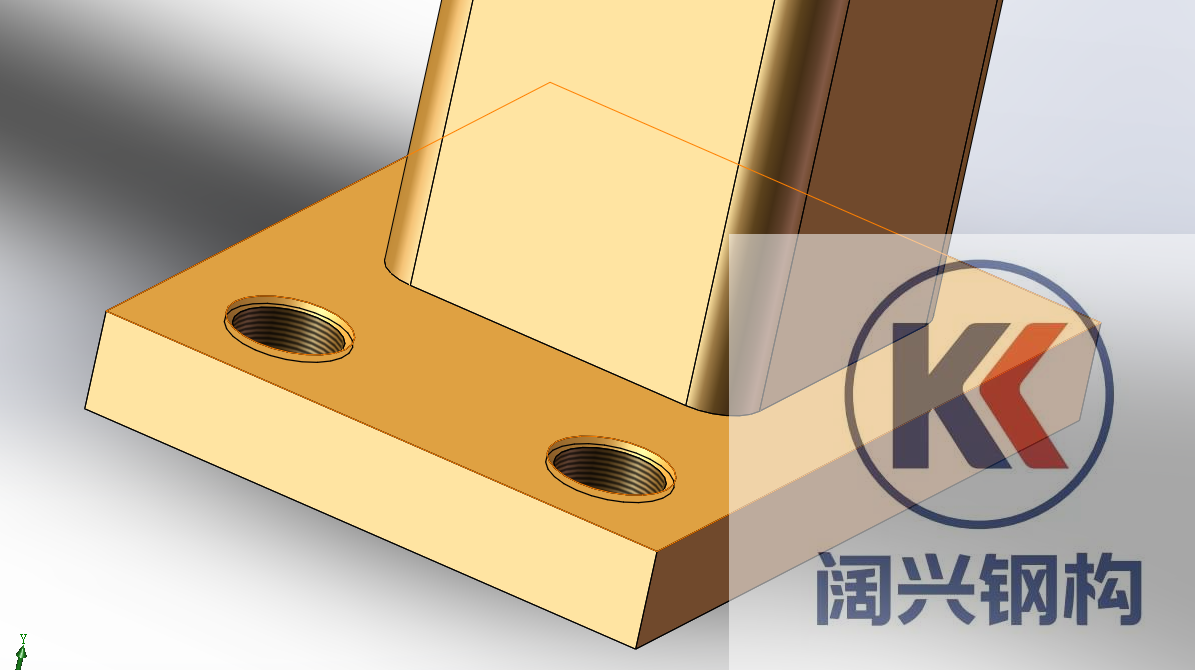

在结构优化环节，阔兴工程师结合荷载工况做优化：全部主材选用Q355B国标80×80×5.0厚壁方管，相比薄壁管材，抗形变能力更强；每一根立柱两侧增加三角斜撑加固，杜绝平台受载后发生晃动；底部定制加厚地脚板，底板预制螺纹孔，不需要工地现场打孔，只需要膨胀螺栓锁紧地面即可。我们把三维效果图、构件BOM物料清单同步给到江门客户确认，每一个构件尺寸、切割角度全部透明化，客户确认无误之后，才正式进入加工环节。

很多钢结构项目出问题，并不是钢材质量差，而是前期缺少专业图纸深化，凭经验下料，这也是阔兴金属坚持“先深化、再加工”的核心原因。

车间精密加工，严控工艺，保障成品精度

图纸确认完成后，订单流转至阔兴金属钢结构加工车间。

1. 型材下料工序：80×80×5.0方管采用数控切割设备，直头构件保证长度公差，斜撑构件两端45°角度精准切割，保障斜撑和主管贴合紧密，无大缝隙；全部构件严格对照物料清单，长度820mm、810mm、360mm、249.71mm等分件全部完成下料，分类编号。

2. 焊接工艺管控：采用满焊+角焊结合工艺，立柱与底板、斜撑与主管、框架拼接位置，焊缝饱满均匀，杜绝虚焊、夹渣；焊接完成之后做焊渣清理、打磨，消除焊接应力，减少后期变形。

3. 预组装校验：整套钢平台在车间完成完整预装配，测量框架对角线、立柱垂直度，校验地脚孔位位置，模拟现场安装工况，确认整套结构无扭曲、干涉问题，确认全部尺寸符合三维图纸要求，才允许除锈、喷漆，做成品防护。 整套钢平台全部在佛山工厂预制完毕，不需要江门工地二次加工，打包完成之后直接配送至项目现场。客户开箱之后直接进行地脚螺栓固定，快速完成就位，大幅缩短现场施工周期。






客户反馈与项目总结

江门工地项目顺利交付之后，客户给予很高评价：前期担心没有完整图纸，加工出来的产品不符合现场使用，广东阔兴金属从三维建模、构件拆分，再到车间加工预组装，一站式全部完成，送到现场直接安装，节省大量沟通成本与施工时间。

本次江门钢平台项目，充分体现广东阔兴金属区别普通钢材贸易商的核心竞争力：我们不止做钢材批发，更具备图纸深化、三维建模、构件拆解、数控下料、焊接加工、成品配送完整闭环能力。很多广东、江门、中山、珠海、东莞等地的工厂、工地客户，手上只有概念需求，拿不出加工图纸，阔兴金属技术团队就可以介入，把客户想法转化为可生产、可落地的钢结构产品。

无论是小型设备支撑钢平台，大型钢结构平台、钢结构厂房、异型钢结构件，广东阔兴金属有限公司均可承接定制加工。从方案沟通、图纸深化、型材选材、生产加工，到省内配送、外贸出口全链条服务。欢迎广东及周边地区有钢结构加工采购需求的客户前来咨询洽谈。
