# 广东阔兴金属｜Q235B大口径厚壁钢护筒卷圆加工 高精度异形筒体定制生产案例

一、项目产品图纸参数解读

本次加工工件为**Φ862×10mm Q235B卷圆筒体**，单套总长3650mm，批量4套，属于大口径厚壁异形焊接筒体，广泛用于桩基护筒、设备承压筒体、管道钢结构等场景，核心加工难点集中在卷圆成型精度、分段拼接、开孔附板焊接、尺寸公差控制四大板块：

1. 筒体规格：外径Φ862，内径Φ850，板厚10mm，整长3650mm，分三段分段卷制拼接（1510mm+1510mm+630mm）；

2. 异形结构：筒身单侧外伸80mm、厚度10mm定位耳板，中部开设140×10长条形开孔，筒身侧边预留Φ22装配孔，端部封板焊高10mm满焊；

3. 材质标准：Q235B碳素结构钢，满足常温焊接、户外承压、桩基施工承重工况要求。

二、加工难点，凸显阔兴金属卷圆加工核心优势

市面上普通卷圆加工厂处理大口径10mm厚板筒体，极易出现圆度失圆、分段拼接错边、耳板焊接变形、总长尺寸超差等问题，本工件多重异形结构叠加，加工门槛更高：

1. **大壁厚高精度卷圆控圆度**

10mm厚Q235钢板卷制Φ862大直径筒体，板材回弹量大，普通三轴卷板机成型后筒体椭圆度超标。广东阔兴金属采用数控四辊卷圆设备，全程数字化弧度控制，成型后筒体径向圆度公差≤1.5mm，内外径严格锁定Φ850/Φ862标准尺寸，杜绝失圆、鼓包缺陷。

2. **分段拼接零错边工艺**

筒体总长3650mm，分三段下料卷制再组对拼接，我厂定制分段定位工装，每段筒体端面铣平处理，拼接错边量控制在0.8mm以内，纵向焊缝、环向拼接焊缝全自动埋弧焊成型，焊道均匀平整，无损检测合格率100%。

3. **多异形附件同步精加工**

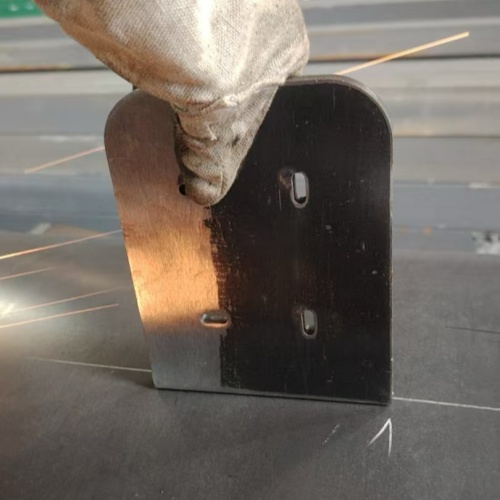

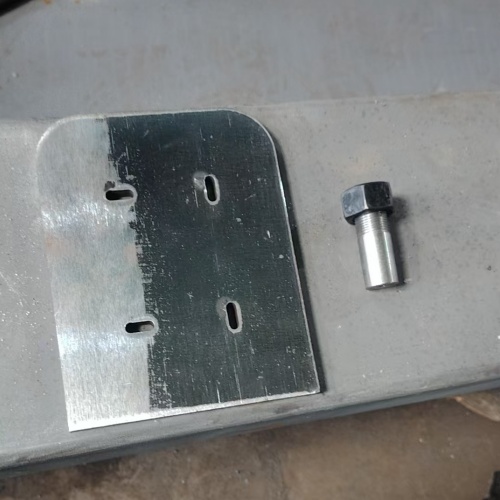

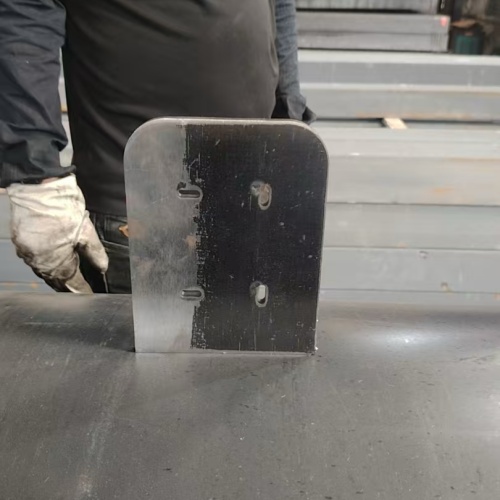

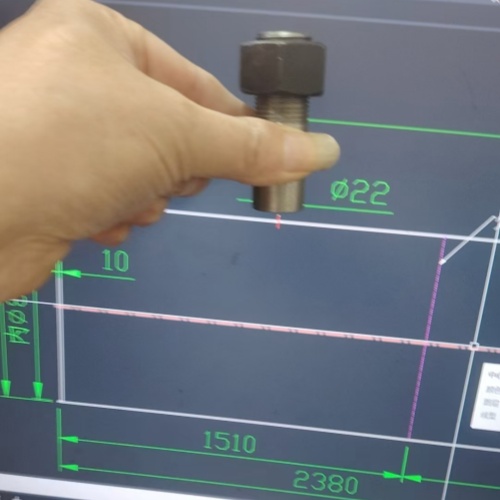

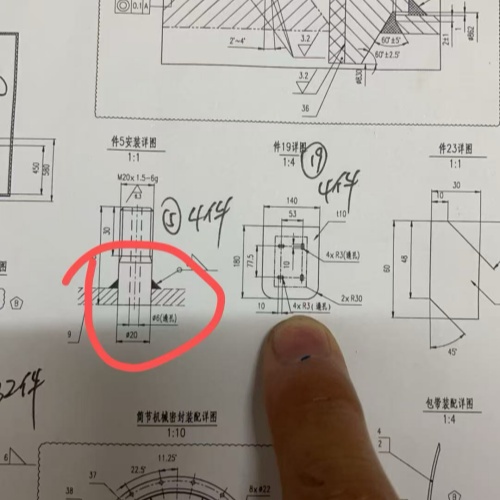

筒身含Φ22圆孔、140mm长条开孔、80mm外挑耳板、端部封板多重异形结构，开孔采用等离子数控精切，耳板预制定位工装点焊固定，再满焊加固，焊高统一达标10mm，焊接后做应力校正，避免筒体局部变形。

4. **批量标准化生产保障**

本订单4套同步加工，统一下料、卷圆、机加、焊接、校正流水线作业，每套筒体总长、孔径、耳板位置尺寸完全统一，批量交付尺寸一致性强，省去客户现场二次校正成本。

三、广东阔兴金属卷圆加工全流程实拍

从原材料钢板到成品筒体，完整标准化加工链路：

1. 下料：数控剪板机精准裁切10mm Q235B钢板，按分段尺寸精准下料，预留加工余量；

2. 数控卷圆：四辊数控卷板机自动拟合圆弧，反复校正回弹，成型标准圆筒；

3. 预拼校正：单段筒体校圆、端面铣边，消除卷制应力；

4. 分段组对：工装定位三段筒体，环缝点焊固定，校正总长3650mm；

5. 异形件加工：筒身开孔、耳板下料装配，定位焊接；

6. 满焊成型：端部封板满焊，焊高10mm，所有焊缝打磨平整；

7. 校正探伤：整体火焰校正变形，焊缝外观自检，按需提供UT无损探伤；

8. 成品出库：清理氧化皮，尺寸复检，打包交付。

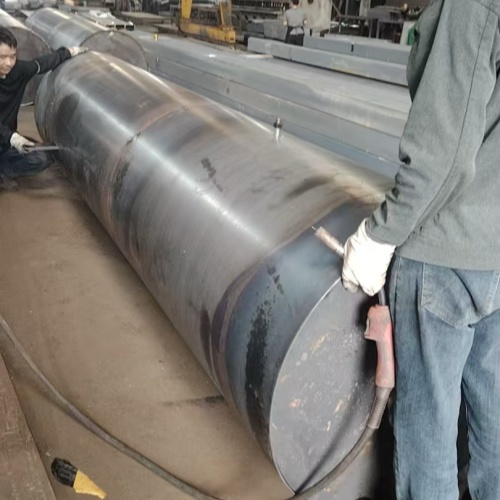

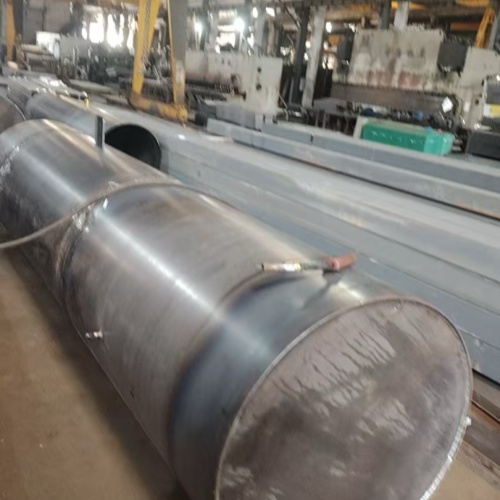

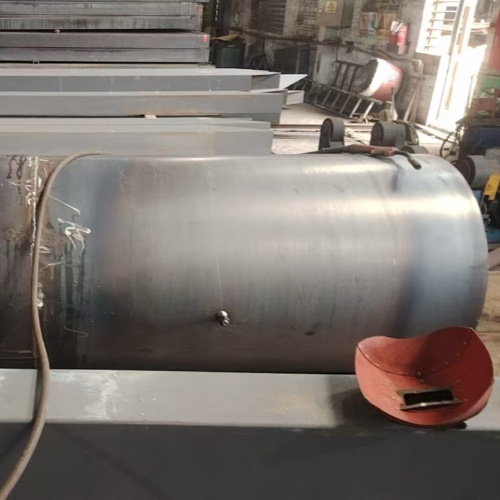

实拍成品筒体可见：筒体表面光滑无压痕，圆弧均匀流畅，分段拼接焊缝平整，耳板、开孔位置精准，整体外形规整，完全匹配客户CAD图纸设计要求。

四、广东阔兴金属｜一站式钢板卷圆、异形筒体定制服务商

广东阔兴金属深耕佛山乐从钢材加工行业多年，主营钢板卷圆、卷管、法兰、弯头、异形钢结构件加工，适配Q235B、Q355B、不锈钢、耐磨板等各类板材，承接各类大口径厚壁筒体、桩基钢护筒、设备罐体、管道异形件定制：

✅ 设备实力：数控四辊卷板机、数控等离子切割、全自动埋弧焊机、校正工装全套设备，可加工厚度6–60mm钢板，卷制直径Φ300–Φ3500各类圆筒；

✅ 精度保障：数字化编程加工，圆度、长度、开孔位置公差严格可控，支持图纸定制异形非标筒体；

✅ 工艺配套：卷圆、折弯、开孔、焊接、探伤、打磨、防腐一站式加工，无需客户多厂中转；

✅ 区位优势：佛山乐从钢材市场自有厂房，现货钢板库存充足，加急订单快速排产，珠三角可送货上门；

✅ 适用场景：桩基钢护筒、工程机械筒体、污水管道、压力容器筒体、桥梁钢结构、设备外壳等各类工程、机械制造项目。

 五、结语

本次Φ862×10 Q235B分段异形筒体加工案例，充分体现广东阔兴金属在**高精度钢板卷圆、非标异形筒体定制、厚壁钢护筒加工**领域的成熟工艺与品控能力。我们始终以图纸标准为核心，严控每一道加工工序，解决各类异形卷圆件成型难、精度差、变形大的行业痛点，为建筑、机械、钢结构工程客户提供稳定可靠的钢材深加工配套服务。

有大口径卷圆筒体、异形钢构件、钢护筒加工需求，可携带CAD图纸联系广东阔兴金属，免费出具加工方案与报价。
