厂区登高检修钢平台深化设计与成套加工落地案例——广东阔兴金属有限公司

在重工厂房、生产车间的设备运维场景中，非标检修钢平台是保障人员巡检、设备维护安全作业的核心配套构件。近期广东阔兴金属有限公司完成一套大型车间登高检修钢平台全流程定制加工项目，依托成熟的结构深化、构件拆图核心技术，从客户简易草图到完整成品交付，一站式解决客户图纸缺失、结构优化、批量预制加工全部需求，充分展现公司非标钢结构综合生产实力。

一、项目基础概况

本次项目为重型生产车间配套登高检修钢平台，包含主通行平台、双侧安全护栏、一体化斜爬梯、落地支撑立柱全套构件，用于车间大型设备日常巡检、检修操作。客户仅提供现场设备简易布局草图，无标准化施工图纸，平台承重、空间尺寸、安全防护结构均未细化。

客户需求核心痛点：缺少专业钢结构图纸、平台结构稳定性无验算、楼梯护栏安全标准不明确、整套构件拆分加工难度高。广东阔兴金属承接项目后，提供上门尺寸复核、结构深化设计、构件拆图、工厂预制焊接、成品成套加工全链条服务。

二、专业深化设计，解决非标结构核心难题

图纸深化是钢结构加工的前置关键环节，也是广东阔兴金属核心竞争优势。公司配备专职钢结构深化工程师团队，依托专业建模软件针对本项目完成全方位优化设计：

1. **现场尺寸复核与受力验算**

工程师前往厂区实地丈量现场层高、设备间距、通行预留空间，结合工业厂房人员荷载标准，重新核算平台主梁、支撑立柱承重承载力，增设斜撑加固结构，杜绝后期平台晃动、承重变形隐患，兼顾使用稳定性与场地空间适配性。

2. **整体布局安全优化升级**

针对客户原始草图安全短板进行深化优化：平台板面选用防滑钢格板，楼梯踏步同步匹配格栅防滑结构；护栏采用双层圆管加高防护设计，平台边缘加装挡脚板，楼梯双侧配套扶手，全部设计严格贴合工业高空作业安全规范，一次性通过客户安全部门审核。

3. **三维可视化方案确认**

完成整体三维模型搭建，直观展示平台、楼梯、护栏整体装配效果，将结构细节、尺寸参数可视化呈现给客户，线上线下同步沟通调整，提前规避现场安装尺寸偏差、结构冲突等问题，大幅降低后期变更成本。

 三、精细化构件拆图，保障车间精准加工

整套检修平台包含主梁、次梁、立柱、护栏圆管、格栅板、连接耳板、踏步等数十种异形小件，构件繁杂，若无精细化拆图极易出现下料错误、拼装错位。阔兴金属拆图工程师完成三维模型后，进行单件拆分制图：

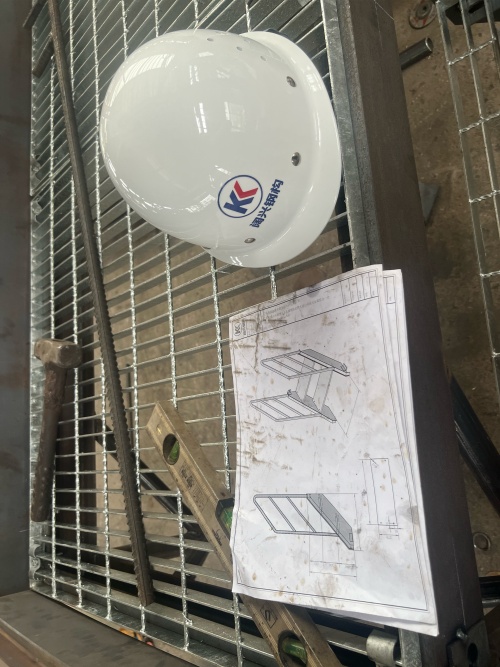

将整套钢结构拆解为独立加工单元，单独出具每一件型材、板材加工图纸，清晰标注下料尺寸、切割坡口、焊接点位、装配定位参数，同步输出完整材料清单。车间生产工人可直接依照拆分图纸数控下料、分段焊接，统一加工标准，构件尺寸公差控制在±1mm以内，保障所有零部件拼装严丝合缝，无需现场二次切割改造。

标准化拆图流程实现设计与生产无缝衔接，大幅提升加工效率，缩短整体生产周期，也是公司承接大批量、复杂非标钢结构项目稳定交付的核心保障。

四、工厂一体化预制加工，成品成套交付

依托佛山自有大型钢结构生产车间，配备行车、数控切割机、专业焊接设备，整套钢平台全部在厂内预制成型：

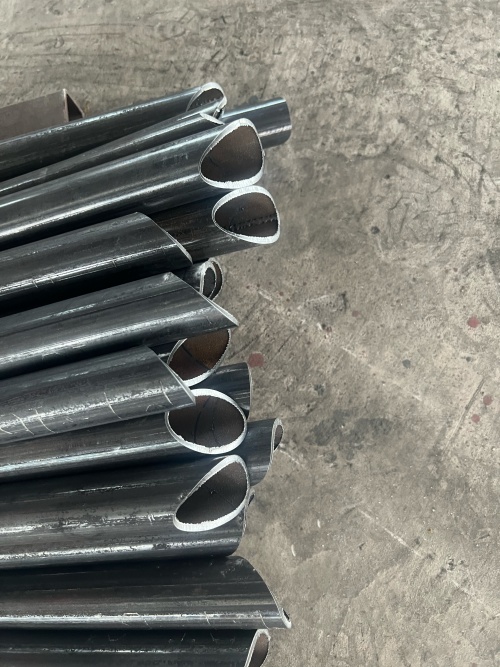

1. **数控精准下料**：严格按照拆图材料清单，对H型钢、方管、花纹板、钢格板统一数控切割、锯切下料，型材规整无误差；

2. **工装定位焊接**：焊工对照深化装配图纸工装定位焊接，主梁框架、楼梯、护栏分段满焊加固，焊接完成后打磨去除焊渣毛刺，消除尖锐边角；

3. **成套整体成型质检**：整套平台、爬梯、护栏一体化拼装成型后，质检人员对照全套深化图纸逐项核对尺寸、焊接强度、结构外观，确保成品与设计参数完全匹配；

4. **防腐处理配套**：根据客户需求可配套除锈、防锈漆喷涂或热镀锌防腐工艺，出厂附带材质质保书、全套深化施工图纸，方便客户现场吊装拼接。

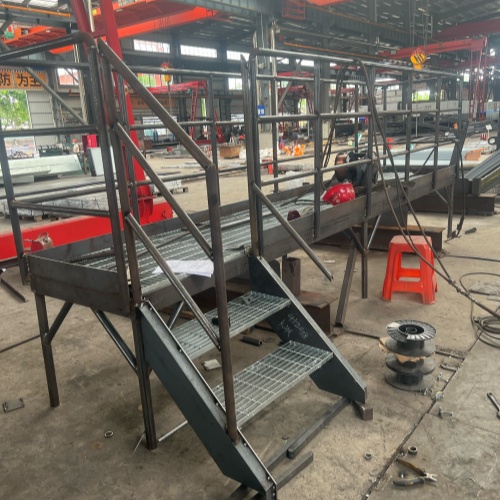

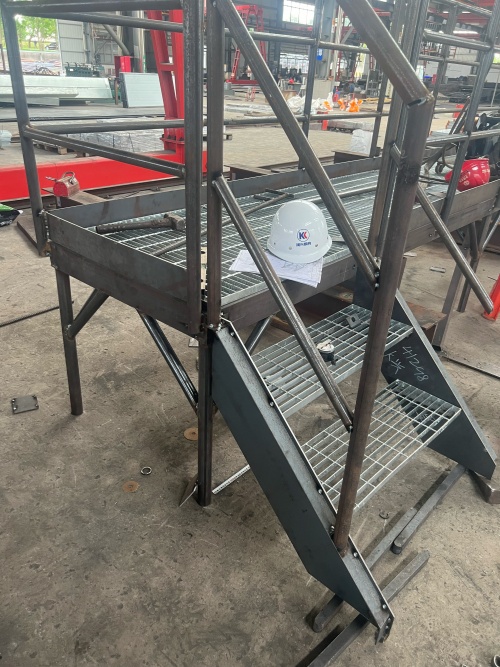

实拍成品检修钢平台整体成型完整，平台走道、防滑楼梯、双层防护护栏、落地支撑结构一体化预制完成，构件牢固规整，完美匹配车间现场使用需求。

五、广东阔兴金属钢平台加工核心优势

1. **自主深化设计能力**：自有专业结构工程师团队，无需客户额外对接设计院，草图即可出完整受力深化方案，适配各类仓储阁楼、设备检修、车间走道非标钢平台；

2. **精细化拆图下料实力**：三维建模拆分单件加工图，明细化材料清单，解决复杂构件加工出错难题，稳定保障批量订单精度；

3. **佛山本地自有生产厂房**：大型钢结构加工车间，行车、数控加工设备齐全，一站式完成切割、焊接、防腐、成套预制；

4. **全流程本地化服务**：覆盖佛山、广州、东莞、中山等珠三角区域，支持上门勘测、图纸对接、成品送货，一站式钢结构配套解决方案。

结语

工业非标钢平台加工，图纸深化与构件拆图直接决定成品稳定性、加工精度与使用安全性。广东阔兴金属有限公司始终以专业深化设计、精细化拆图技术为核心，持续为珠三角各类制造、重工、仓储企业提供标准化、定制化钢结构平台、检修走道、钢结构楼梯成套加工服务。

有钢结构平台深化制图、拆图下料、工厂预制加工需求，欢迎莅临我司厂区实地考察洽谈合作。
